益和 5466 变压器， 测试频率为 10Hz-500kHz，测试点位为48 点。基本精准度 ±0.1%，搭配F5648测试治具(含100mA直流偏置电流)。内建可储存128组测试档案。支援RS-232、Handler、LAN、USB Host等介面。适用于各种变压器进料、检验、品保等检测部门。

特色：
· 量测频率 10Hz-500kHz
· 48 通道数
· ±0.1% 基本精确度
· 内建 LCR 测试仪，一机两用，同时显示四种元件参数
· 可搭配气动测试治具，含 100mA 直流偏置 (F5648)
· 开路、短路校正功能
· USB Host 可存取设定档案、测试资料和画面撷取图片
· 支援 RS-232、Handler、LAN、USB Host 等介面
· 适用于各种变压器进料、检验、品保等检测领域

量测数据

测量频率	10Hz-500kHz
测试通道数	48
测量频率解析度	五位数
AC测试信号位准	10mV-2Vrms
圈数比频率	50Hz-200kHz
输出阻抗	100Ω
LCR 测试仪功能	●
直流偏置电流治具(F5648)	100mA
量测参数项目	电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路

规格

量测模式	LCR测试+变压器测试
等效电路	串联、并联
校正	开路、短路
内建储存	128组测试档案
USB Host 储存	存档组数取决于USB容量大小
触发测试方式	自动、手动、外部

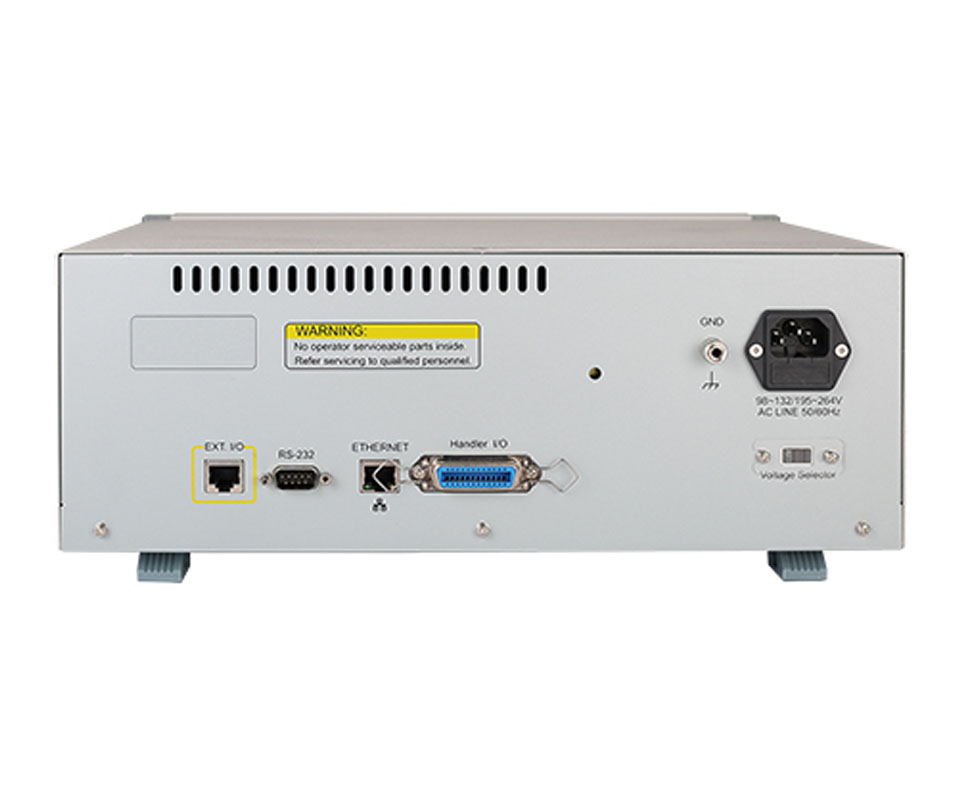

介面	RS-232、Handler、LAN、USB Host、EXT. I/O
电源需求	电压 98Vac-132Vac 或195Vac-264Vac
	频率 47-63Hz

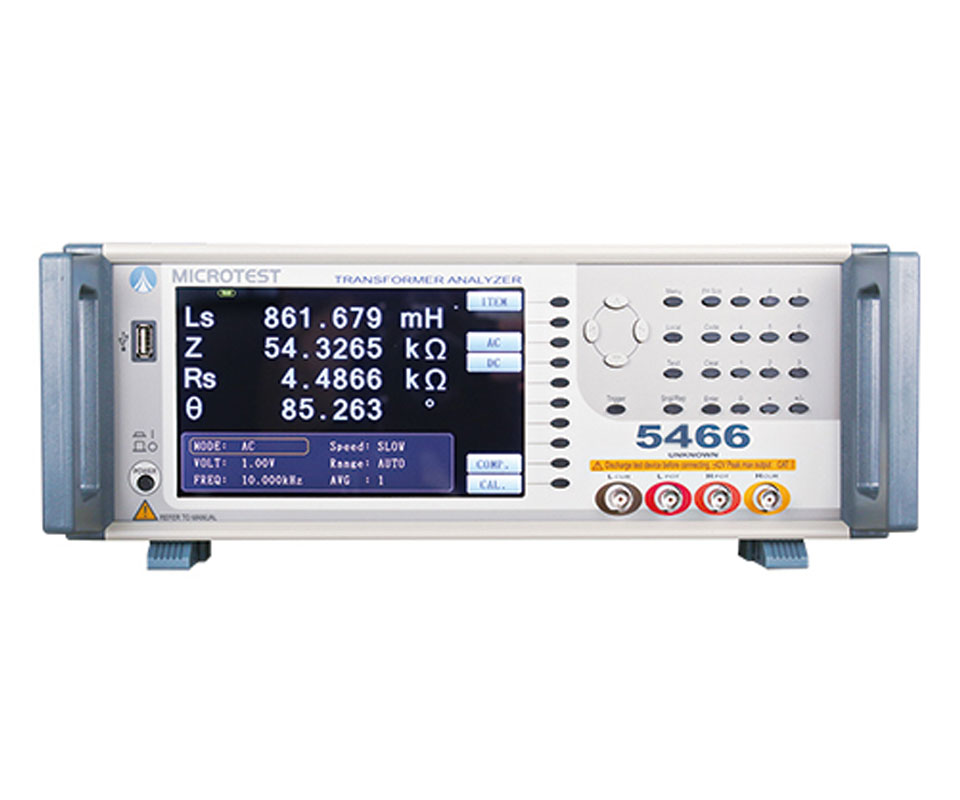

液晶萤幕显示	7吋TFT, 彩色显示(800*480)
操作环境	温度：10℃-40℃、湿度：10-90%RH
外观尺寸 W*H*D	344x145x343 mm
重量	9 Kg

参数量测范围

项目	范围	基本精准度 (AC 参数为 1KHz)	速度
L, LK	0.1nH ~ 9999.99H	0.1%	25ms
C	0.00001pF ~ 999.99mF	0.1%	25ms
Q,D	0.00001 ~ 99999	0.0005	25ms
Z,X,R	0.00001Ω ~ 99.9999MΩ	0.1%	25ms
Y	0.01nS ~ 99.9999S	0.1%	25ms
θ	-180°~ +180°	0.03°	25ms
DCR	0.1mΩ ~ 99.999 MΩ	0.1%	25ms
Turn	0.1 ~ 99999.9 turns	0.5%	50ms
Pin-Short	12 pairs, between pin to pin	--	15ms

应用范围
电源变压器、通讯变压器、电子变压器
