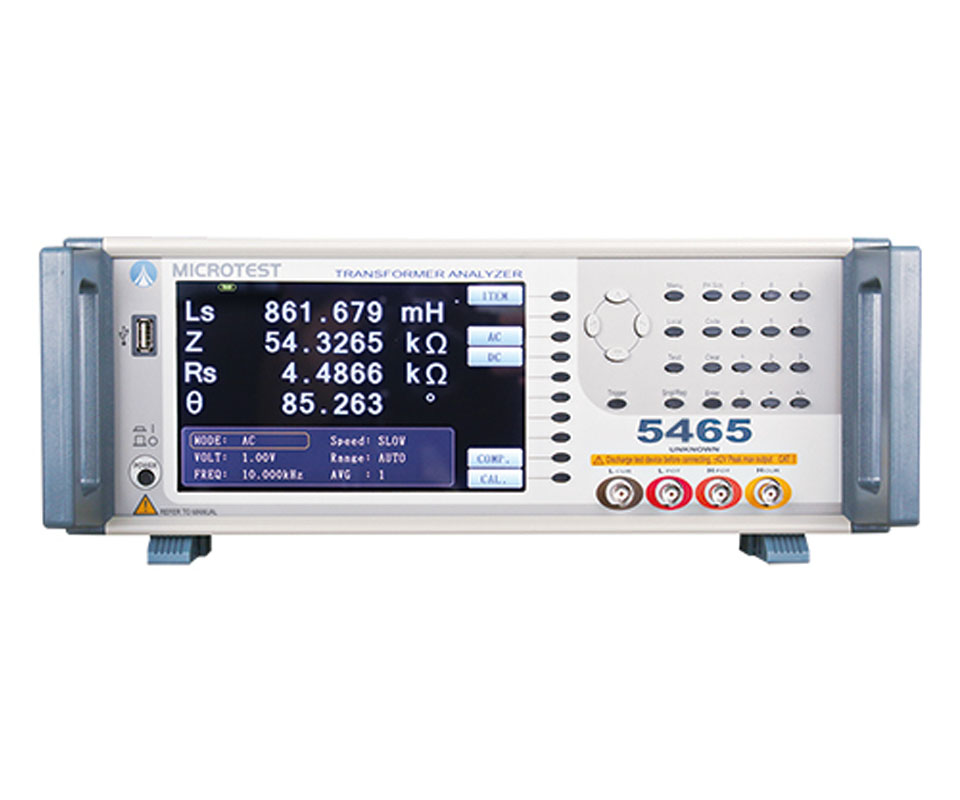

变压器测试仪5465

作者:腾斯凯科技    发布时间:2020-08-17 10:34:28     浏览次数 :0


<
>
益和 5465 变压器, 测试频率为 10Hz-200kHz,测试点位为48 点。基本精准度 ±0.1%,搭配F5648测试治具(含100mA直流偏置电流)。内建可储存128组测试档案。支援RS-232、Handler、LAN、USB Host等介面。适用于各种变压器进料、检验、品保等检测部门。

特色:
· 量测频率 10Hz-200kHz
· 48 通道数
· ±0.1% 基本精确度
· 内建 LCR 测试仪,一机两用,同时显示四种元件参数
· 可搭配气动测试治具,含 100mA 直流偏置 (F5648)
· 开路、短路校正功能
· USB Host 可存取设定档案、测试资料和画面撷取图片
· 支援 RS-232、Handler、LAN、USB Host 等介面
· 适用于各种变压器进料、检验、品保等检测领域


量测数据

测量频率 10Hz-200kHz
测试通道数 48
测量频率解析度 五位数
AC测试信号位准 10mV-2Vrms
圈数比频率 50Hz-200kHz
输出阻抗 100Ω
LCR 测试仪功能

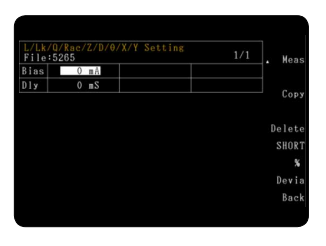

直流偏置电流治具(F5648) 100mA
量测参数项目 电感、阻抗、电容、电抗、电导、电纳、导纳、交流电阻、品质因子、损耗因子、相位角、直流电阻、漏感、圈数比、平衡、短路
规格

量测模式 LCR测试+变压器测试
等效电路 串联、并联
校正 开路、短路
内建储存 128组测试档案
USB Host 储存  存档组数取决于USB容量大小
触发测试方式 自动、手动、外部

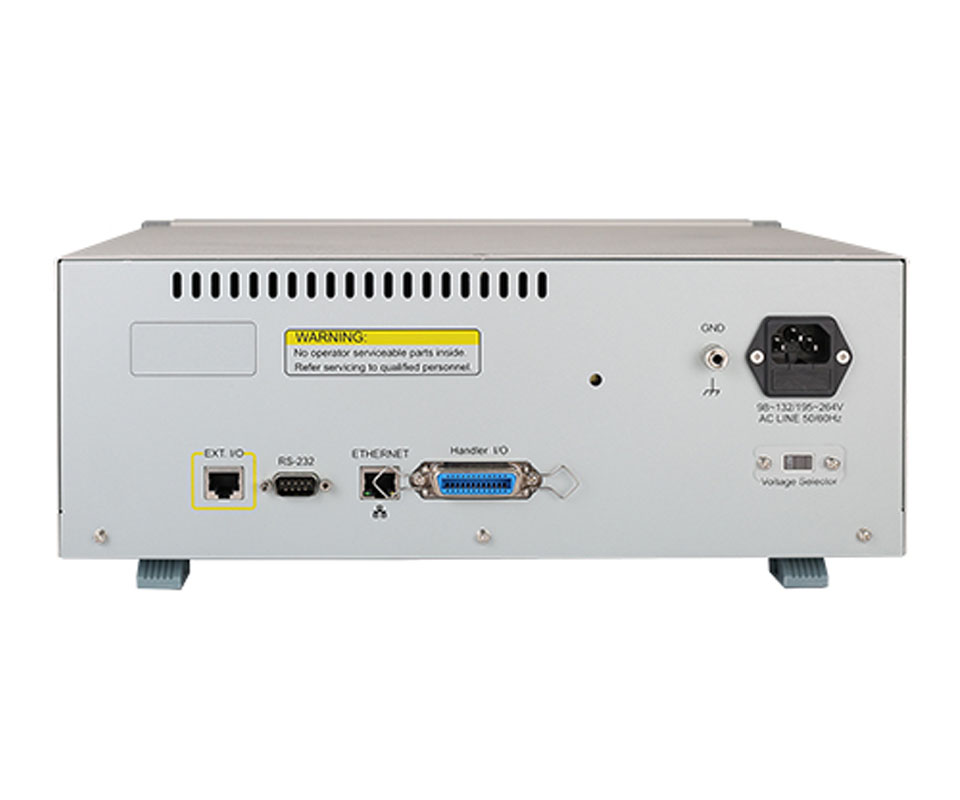

介面 RS-232、Handler、LAN、USB Host、EXT. I/O
电源需求 电压 98Vac-132Vac 或195Vac-264Vac
频率 47-63Hz
液晶萤幕显示 7吋TFT, 彩色显示(800*480)
操作环境 温度:10℃-40℃、湿度:10-90%RH
外观尺寸 W*H*D 344x145x343 mm
重量  9 Kg
参数量测范围

项目 范围 基本精准度
(AC 参数为 1KHz)
速度
L, LK 0.1nH ~ 9999.99H 0.1%  25ms
C 0.00001pF ~ 999.99mF  0.1%  25ms
Q,D 0.00001 ~ 99999  0.0005  25ms
Z,X,R 0.00001Ω ~ 99.9999MΩ  0.1%  25ms
Y 0.01nS ~ 99.9999S  0.1%  25ms
θ -180°~ +180°  0.03°  25ms
DCR 0.1mΩ ~ 99.999 MΩ  0.1%  25ms

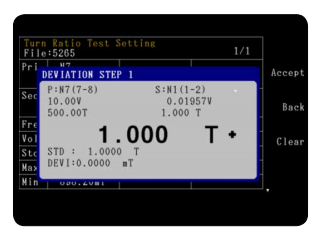

Turn 0.1 ~ 99999.9 turns  0.5%  50ms
Pin-Short 12 pairs, between pin to pin  --  15ms
应用范围
电源变压器、通讯变压器、电子变压器
