精密型 LCR(电桥)测试仪6630

作者:admin    发布时间:2021-02-26 15:32     浏览次数 :


<
>
6630 精密型 LCR (电桥)测试仪,提供 6 种频率选项(10 Hz 至1/3/5/10/20/30 MHz),可以进行交流信号的LCR测试,测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换,ALC补偿,多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。并支援RS-232、GPIB、Handler、LAN、USB Host/Device 介面。

6630 LCR 测试仪可搭配各式各样的测试治具与配件。介电常数测试治具 FX-0000C7,仪器内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20,用来评估电化学材料特性分析。使用导磁系数测试治具 FX-0000C8,仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"。

特色:
· 信号源频率范围:DC, 10Hz-1/3/5/10/20/30MHz
· 基本阻抗量测精度 ±0.05%
· 自动电平控制 (ALC) 功能
· 输出阻抗 25Ω/100Ω 可切换
· 提供电表模式、多步测试并搭配多样治具,如:液态介电、介电常数治具和导磁系数量测
· 超快量测速度 < 3mS ( 最快 )
· 开路 / 短路 / 负载校正功能
· 电表模式下最多可显示四个元件参数 , 电感值及 DCR 值可同时显示
· 可同时量测和显示自动元件分类:比较器功能及 Handler 接口BIN 分类功能
· 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
· 适用于研发、制程、实验室等检测领域
· 可加购电脑连线软体,全面采集分析量测数据



规格

 测试频率

6630-1 10Hz ~ 1MHz
6630-3 10Hz ~ 3MHz
6630-5 10Hz ~ 5MHz
6630-10 10Hz ~ 10MHz
6630-20 10Hz ~ 20MHz
6630-30 10Hz ~ 30MHz
最小分辨率 100mHz, 6位元频率输入
准确度 7 ppm±100mHz
基本测量准确度 ± 0.05%
AC 测试信号为准

测试信号电压范围  10mV - 2Vrms
电压最小分辨率 1mV
准确度 ALC ON:6% * 设定电压 ±2mV
ALC OFF:10% * 设定电压 ±2mV
测试信号电流范围 200µA - 20mArms
电流最小分辨率 10µA
准确度 ALC ON:6% * 设定电流 ± 20µA
ALC OFF:10% * 设定电流 ± 20µA
DC 测试信号为准 1V(固定)
测量时间 (最快) < 3ms
输出阻抗 可切换25Ω、100Ω (标称值)
测试参数 |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 Vdc-Idc(直流电压电流)、ESR(等效串联电阻)、ε (相对介电系数)、μr (相对导磁系数)
测量模式 电表模式、多步列表
等效电路 串联、并联
校正 开路、短路、负载
多步列表测试 50组多步测试设定(每组15个测试步骤)
BIN分类 9级(最大)
比较器 ABS、ΔABS、Δ%、OFF
内部储存 100组LCR Meter测试设定文件 、50组多步测试设定
USB Host 储存 LCR Meter测试设定文件、多步测试设定文件、BMP图像

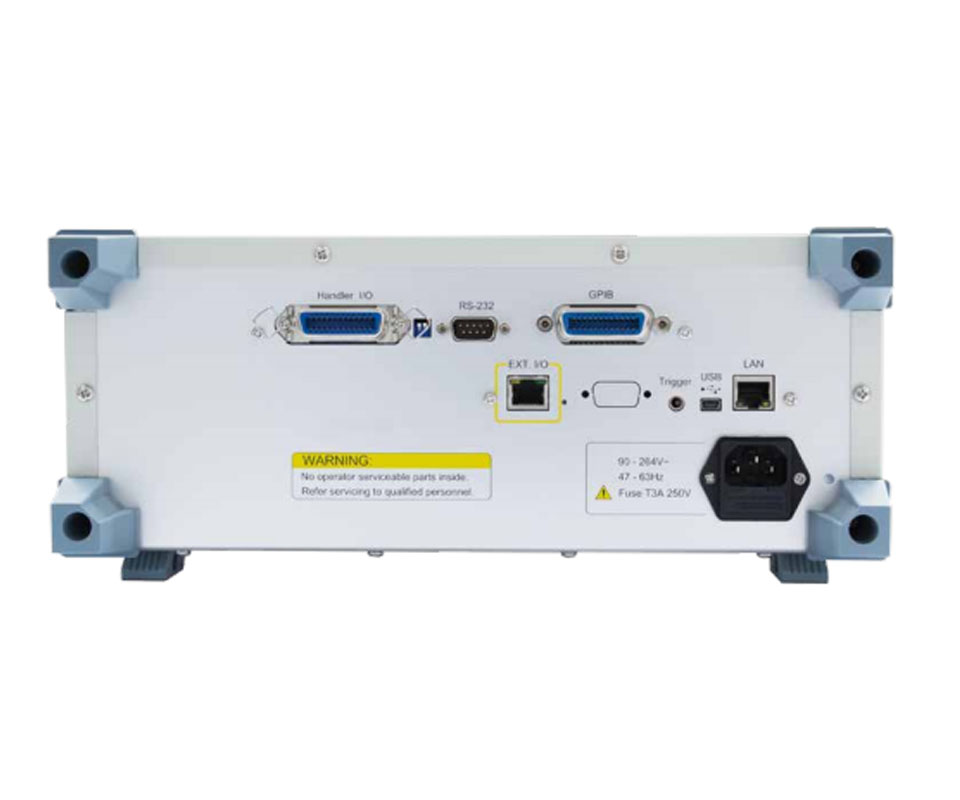

介面 RS-232、GPIB、Handler、LAN、USB Host/Device
电源要求  电压 90V ~ 264Vac
频率 47Hz ~ 63Hz
功耗 低功耗:最大30W (标称值)
液晶萤幕 7吋TFT, 彩色显示(800*480)
操作环境 温度: 10℃ ~ 40℃, 湿度: ≦80%RH
外观尺寸(W*H*D) 336x147x340 mm
重量 3 kg
参数量测范围

|Z| 0.000 mΩ - 9999.99 MΩ
R, X ± 0.000 mΩ - 9999.99 MΩ
|Y| 0.00000 uS - 999.999 kS
G, B ± 0.00000 uS - 999.999 kS
θRAD ± 0.00000 - 3.14159
θDEG ± 0.000° - 180.000°
Cs, Cp ± 0.00000 pF - 9999.99 F
Ls, Lp ± 0.00 nH - 9999.99 kH
D 0.00000 - 9999.99
Q 0.00 - 9999.99
Δ ± 0.00% - 9999.99%
Rdc 0.00 mΩ - 99.9999 MΩ
εr' εr'' 0 - 100000
μr' μr'"  0 - 100000
应用范围

被动元件 电容、电感、电阻、变压器、陶瓷谐振器、石英晶体
半导体元件 变容二极体之 cv 特性分析、二极体
介电质材料 塑胶、陶瓷、印刷电路板的电容率和损耗正切评估导
其他元件 电路板上的元件阻抗评估
