LCR电桥

作者:admin    发布时间:2021-02-26 15:31     浏览次数 :


<
>

  测试频率范围:20HZ~1MHZ

  特点说明:

  .0.1%基本精确度

  .测试频率最高可达1MHz

  .频率设定分辨率达5 Digits

  .提供完整的测试功能

  .直觉式人性化操作接口

  .GPIB界面

  .无法抗拒的功能/价格比

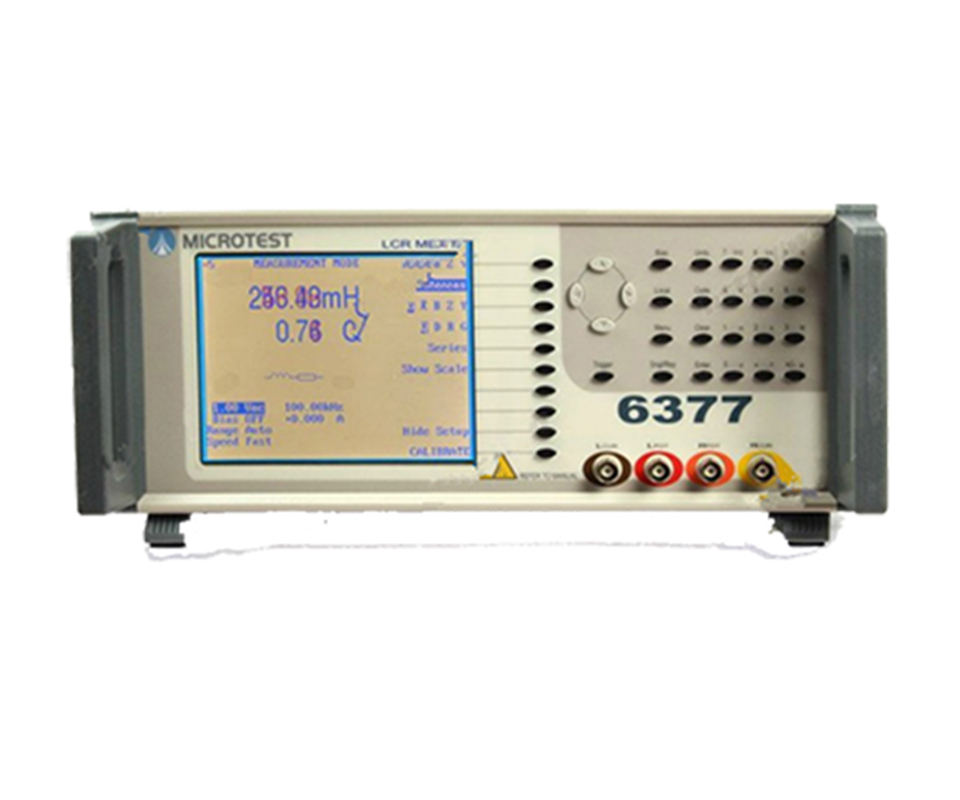

  LCR-6377高精度LCR测试仪,提供高达1MHz宽广的测量频率范围以及0.1%的基本精确度。另外,还包括DC电阻测量以及电压/电流监测功能,并搭配5.6”LCD可以同时显示所有测试参数及结果。多步骤测试功能可以针对同一待测体一次执行不同参数的测量,快速分析待测体的特性;并且每组编程包括30个测试步骤,每个步骤均可以设置测试参数和限制,执行Pass/Fail判定。图表模式功能,LCR-6377将以图表的形式,显示元器件的阻抗特性随着扫描频率或电压的变化所呈现的规律,并以曲线图的形式显示结果。标准配备的GPIB和RS-232C接口,可以用于设备远端控制和读取测试结果。LCR-6377系列丰富的特点让您的测试任务变得更加简单而实用。

  产品规格:

量测功能

量测参数

Z|、 |Y|、Θ、RXGBLCQDESRDCR
等效电路模式:串联/并联

运算模式

绝对值/百分比

量测信号

频率范号

6377

20Hz ~ 1MHz

频率微调分辨率

5 Digits

频率输出精准度

±0.01%

输出阻抗

100Ω

AC信号位准

10mV to 2V rms (1m Vrms分辨率)

量测范围

Z R X

0.1 mΩ ~ 100MΩ

Y G B

10nS ~ 1000S

C

0.01pF ~ >1F

L

0.01nH - 100KH

D

0.00001 ~ 9.9999

Q

0.1 ~ 9999.9

Θ

-180° ~ +180°

DCR

0.1mΩ ~ 100MΩ

Δ%

-999.99% ~ 999.99%

基本精确度

±0.1%Z,R,X,Y,G,B,C,L

量测速度



DC

AC

Max :

30mS

75mS

Fast :

60mS

150mS

Medium :

120mS

450mS

Slow :

500mS

600mS

LCD显示器

320*240 dot-matrix display

偏差校正功能

Zero OPEN / SHORT

避免夹具或治具上的杂乱电阻引起误差

比较器

依主参数或次参数设定上下限

其他功能

设定数据存盘

内建式内存可储存64Multi-step设定

断电自动存档

当关闭电源或断电时设定数据将自动存盘且于下次开机时回复。

界面

RS-232, GPIB, Handler (option)

其他规格

使用电源

输入电压 90 ~ 132Vac or 198 ~ 264Vac(可切换)
频率 47 ~ 66Hz

测试环境

操作温度

10to 40

相对湿度

95% at 40

尺寸与重量

高度

150mm

宽度

340mm

深度

460mm

重量

6.5kgs
