集成母排测试设备

作者:腾斯凯科技    发布时间:2022-11-13 13:48:21     浏览次数 :0


<
>

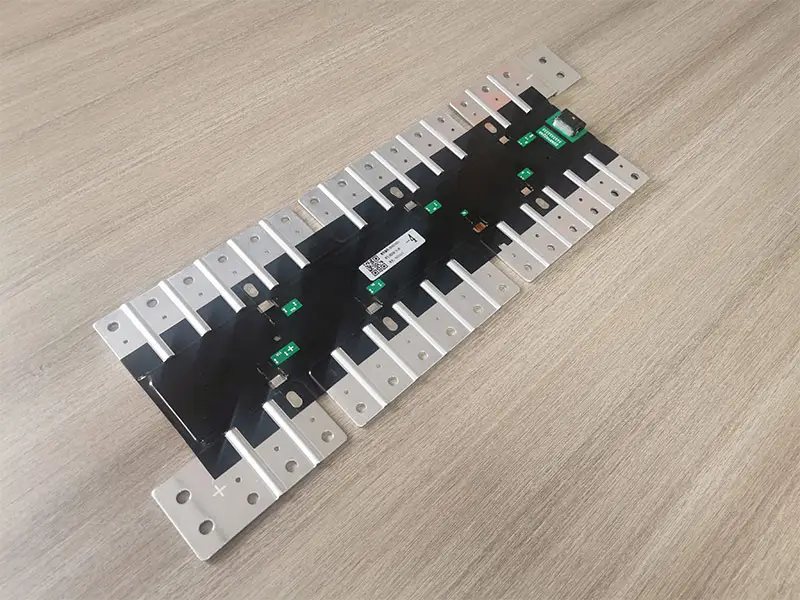

  集成母排测试设备

  一. 测试项目:

  1. 短断路测试。

  2. 温控电阻测试(NTC或PT系例)。

  3. 焊接电阻测试(小于60微欧)

  4. 交直流耐压测试

  5. 直流绝缘电阻测试。

  二. 设备特点:

  1. 电脑化操作(所有产品规格在电脑端设定)。

  2. 导通与高压功能一体测试。

  3. 扫码启动

  4. 测试完成后数据自动存储。

  5. 测试完成后自动打印标签

  6. MES对接。

  三. 设备规格:

项目

 产品规格

测试点位

低压点位:72/126/252点;高压点位:8通道、16通道、32通道

/短路

1KΩ ~ 50KΩ

导通

1uΩ ~ 50.0Ω

电阻

Max.10.0MΩ

绝缘电阻

电压:01KV测试范围:1MΩ ~ 10GΩ

AC耐压

电压:100V5KV漏电流: 020mA

DC耐压

电压范围:100V6KV 漏电流:0~5mA

测试时间:

 0999

  四. 测试界面图:


集成母排测试设备

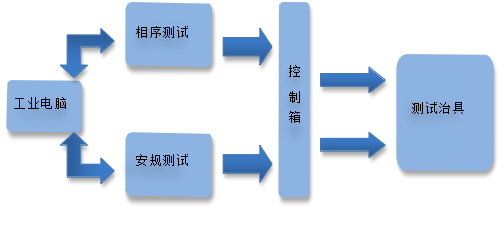

  五. 设备架构框图:


集成母排测试设备

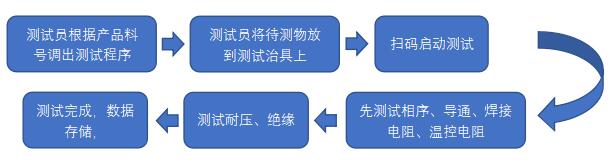

  六. 测试流程图:

集成母排测试设备

  七. 测试设备架构:

  设备尺寸:长*宽*高=800mm*600mm*1650mm

  (备注:测试桌客户提供)

  八. 测试项目:
