磁导率测试仪

作者:腾斯凯科技    发布时间:2021-02-26 15:23:08     浏览次数 :0


<
>

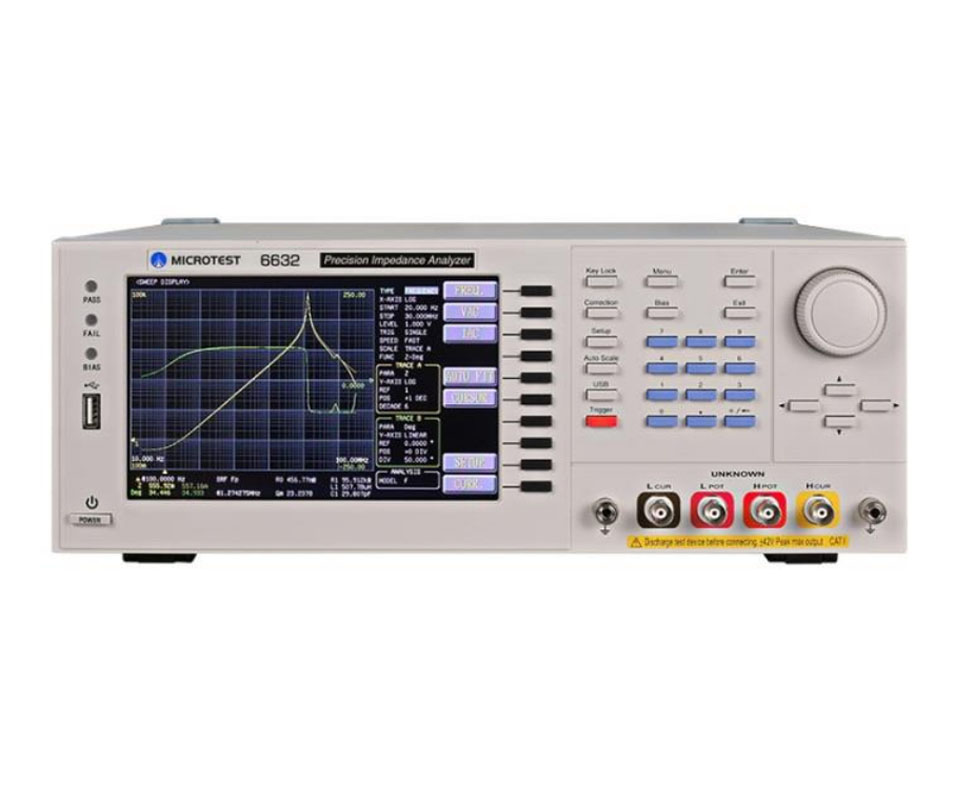

6632 精密阻抗分析仪,提供 6 种频率选项(10 Hz 至1/3/5/10/20/30 MHz),可以进行交流信号的LCR测试,测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换,ALC补偿,多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V,并可选购外挂直流偏置电压/电流 0到±40V/±100mA,精准量测压电陶瓷材料之导纳圆绘图,提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件),可协助客户模拟元件的等效参数值。可搭配 6210, 6220,或6240直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。
6632精密阻抗分析仪可搭配各式各样的测试治具与配件。例如:介电常数测试治具 FX-0000C7,仪器内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20,用来评估电化学材料特性分析。使用导磁系数测试治具 FX-0000C8,仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"。其内建的公式让让量测步骤变得更为简易及快速。量测精准度及多功能性为种不同类型的工作和应用程式高要求的最佳选择,使用者包括半导体、元件厂商、研发单位、进料检验、实验室、学生。

特色:
· 信号源频率范围:DC, 10Hz-1/3/5/10/20/30MHz
· 基本阻抗量测精度 ±0.08% ( 典型值 ±0.05%)
· 自动电平控制 (ALC) 功能
· 输出阻抗 25Ω/100Ω 可切换
· 提供电表模式、多步测试、图形扫图、等效电路模型分析
· 内建直流偏置电压 ±12 V,可另选购外挂直流偏置电压 0 到 ±40V/ 电流 ±100mA
· 精准量测压电陶瓷材料之导纳圆绘图,并提供量测电容之 C-V 曲线
· 超快量测速度 < 3mS( 最快 )
· 开路 / 短路 / 负载校正功能
· 电表模式下最多可显示四个元件参数,电感值及 DCR 值可同时显示
· 可同时量测和显示自动元件分类:比较器功能及 Handler 接口 BIN分类功能
· 并搭配多样治具,如 : 液态介电、介电治具和导磁系数量测
· 可搭配 DC BIAS 6210/6220/6240
· 支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
· 适用于研发、制程、实验室等检测领域
· 可加购电脑连线软体
规格





 测试频率
6632-1/1S 10Hz ~ 1MHz
6632-3/3S 10Hz ~ 3MHz
6632-5/5S 10Hz ~ 5MHz
6632-10/10S 10Hz ~ 10MHz
6632-20/20S 10Hz ~ 20MHz
6632-30/30S 10Hz ~ 30MHz
* S 为选购等效模型分析功能
最小分辨率 100mHz, 6位元频率输入
准确度 7 ppm±100mHz
基本测量准确度 ± 0.08% (典型值± 0.05% )



AC 测试信号位准

测试信号电压范围  10mV - 2Vrms
电压最小分辨率 1mV
准确度 ALC ON:6% * 设定电压 ±2mV
ALC OFF:10% * 设定电压 ±2mV
测试信号电流范围 200µA - 20mArms
电流最小分辨率 10µA
准确度 ALC ON:6% * 设定电流 ± 20µA
ALC OFF:10% * 设定电流 ± 20µA
DC测试信号位准 1V (固定)
测量时间 (最快) < 3mS
输出阻抗 可切换25Ω、100Ω (标称值)
测试参数 |Z|(阻抗)、|Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 Vdc-Idc(直流电压电流)、ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数)
Bias 可搭配 DC Bias 6210/6220/6240
测量模式 电表模式、多步测试、扫描图形分析、*等效电路模型分析(S型号 选购)
等效电路 串联、并联
校正 开路、短路、负载
多步列表测试 50组 ,每组15个测试步骤
等效电路模型分析 (选购) 三元件 (4 种模型)、四元件(3 种模型)
内建直流偏置电压 -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz
BIN分类 9级 (最大)
比较器 ABS、ΔABS、Δ%、OFF
内建储存 100组LCR Meter测试设定文件 、50组多步测试设定
USB Host 储存 LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及资料

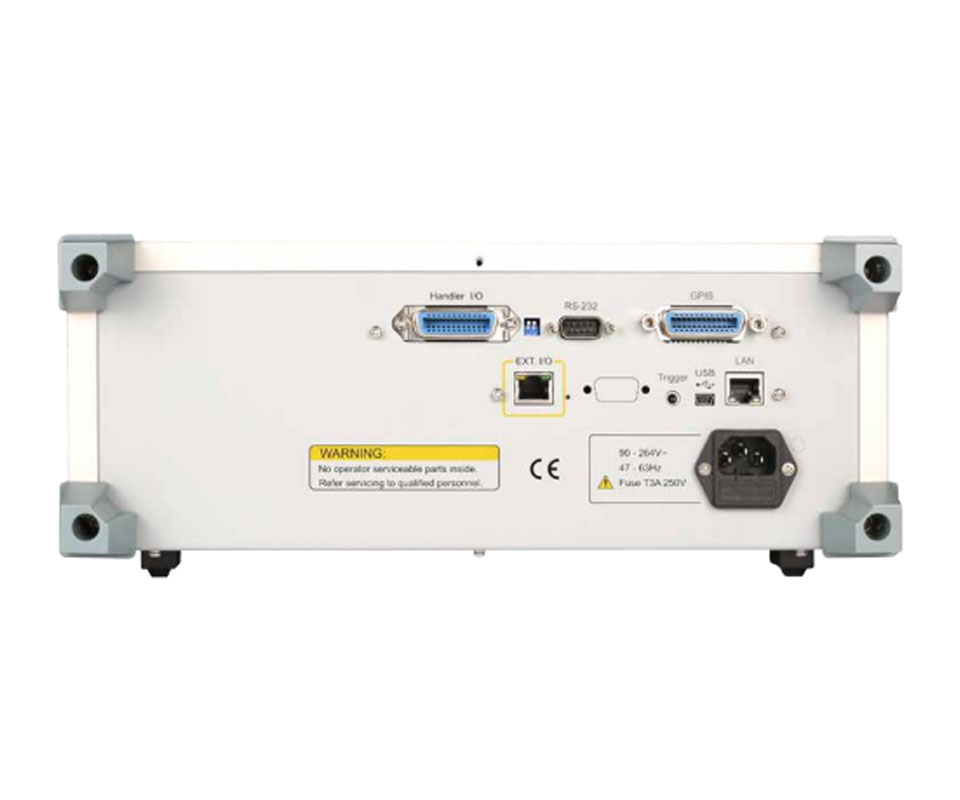

介面 RS-232、GPIB、Handler、LAN、USB Host/Device
选购 电脑连线软体
等效电路模型分析,三元件 (4种模型)、四元件 (3种模型)
外挂直流偏置电压/电流  ( 0 到 ±40V/±100mA)
电源需求 电压 90-264Vac
频率 47-63Hz
低功耗:最大30W
液晶萤幕 7吋TFT, 彩色显示 (800*480)
操作环境 温度:10-40℃、湿度:20-90%RH
外观尺寸(W*H*D) 336x147x340 mm
重量 3.95Kg


参数量测范围

|Z| 0.000 mΩ to 9999.99 MΩ
R, X ± 0.000 mΩ to 9999.99 MΩ
|Y| 0.00000 μS to 999.999 kS
G, B ± 0.00000 μS to 999.999 kS
θRAD ± 0.00000 to 3.14159
θDEG ± 0.000° to 180.000°
Cs, Cp ± 0.00000 pF to 9999.99 F
Ls, Lp ± 0.00 nH to 9999.99 kH
D 0.00000 to 9999.99
Q 0.00 to 9999.99
Δ ± 0.00% to 9999.99%
Rdc 0.00 mΩ to 99.9999 MΩ
εr' εr'' 0 to 100000
μr' μr'' 0 to 100000
应用范围

被动元件 电容器、电感器、电阻器、变压器、陶瓷谐振器、石英晶体
半导体元件 变容二极体之 cv 特性分析、二极体
介电质材料 塑胶、陶瓷、印刷电路板的电容率和损耗正切评估
导磁材料
其他元件 电路板上的元件阻抗评估
