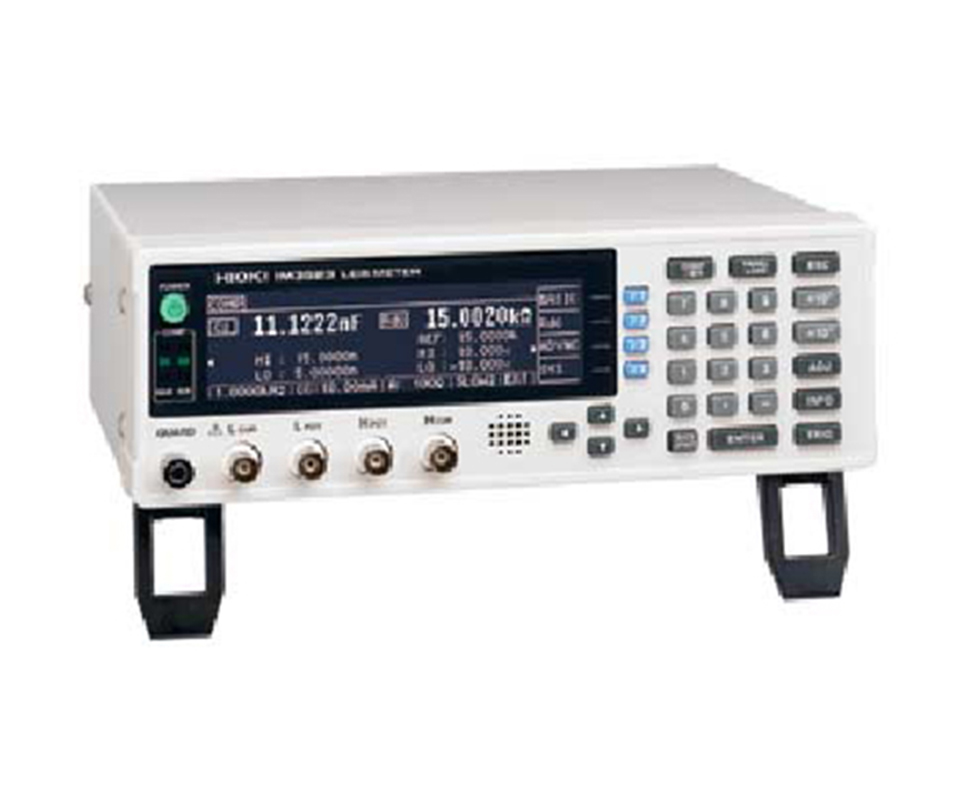

LCR电桥IM3523

作者:腾斯凯科技    发布时间:2021-02-26 15:26:06     浏览次数 :0


<
>


  测试频率范围:40HZ~200KHZ

  特点:

测量模式

LCR,连续测试

测量参数

Z,Y,θ,Rs(ESR),Rp,DCR(DC电阻),X,G,B,Cs,Cp,Ls,Lp,D(tanδ),Q

测量量程

100mΩ~100MΩ,10个量程(所有参数根据Z定义)

可显示量程

Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp:
± (0.000000 [单位] ~9.999999G [单位])
只有 Z和Y显示真有效值
θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999)
Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)

基本精度

Z : ±0.05%rdg. θ: ±0.03°

测量频率

40Hz ~200kHz (1mHz ~10Hz)

测量信号电平

正常模式
V模式,CV模式: 5mV~5Vrms,1mVrms
CC模式: 10μA~50mArms,10μArms

输出阻抗

正常模式:100Ω

显示

单色LCD

测量时间

2ms(1kHz,FAST,代表值)

功能

比较器,分类测量(BIN功能),节点负载/补偿,记忆功能

接口

EXT I/O(处理器),USB通信(高速)
选件:RS-232C,GP-IB,LAN任选一

电源

100~240V AC,50/60Hz,最大50VA

尺寸及重量

260mm W×88mm H×203mm D, 2.4kg

附件

电源线×1,操作手册×1,CD-R(包括PC指令和样本软件)×1
