概 述 (OVERVIEW)

TSK9981A光伏安规综合测试仪是本公司针对光伏行业自动化测试设备配套而开发的一款高性能耐压绝缘接地连续性三合一综合测试仪。标配数据采集软件，支持U盘远程升级程序。符合光伏标准IEC61215、IEC61730。

特 性 (FEATURES)

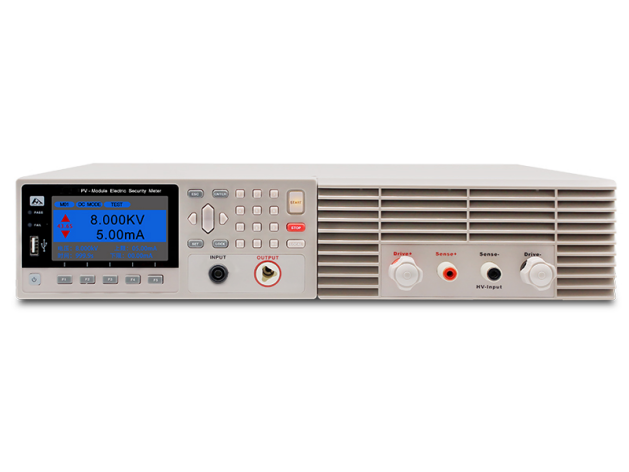

TSK9981A光伏安规综合测试仪
● 耐压、绝缘电阻和接地电阻三项功能综合测试
● 配备PLC控制接口，通讯接口，可外接配套设施实现自动化测试
● 可设定上下限判定，声光报警，消除产品漏检
● 全键盘操作，操作步骤简单易懂，设置更便捷
● 四线制测试完美消除线阻，计算更精确

应 用 (APPLICATION)

太阳能光伏组件、高压测试、绝缘测试、接地测试、湿漏电测试等。

规格(SPECIFICATION)

型 号	TSK9980A	TSK9981A
直流耐压测量
电压范围	0~8000V	0~10000V
电压分辨率	0.001kV
电压精度	±(3%+5个字)
电流范围	0~5mA
电流分辨率	0.01μA
电流精度	±(2%+2个字)
绝缘电阻测试
电压范围	0~2000V	0~3000V
电压分辨率	0.001kV
电压精度	±(3%+5个字)
电阻范围	0.1MΩ~50GΩ	0.1MΩ~99GΩ
电阻精度	±(2%的显示值+3个字)（100kΩ-999MΩ）；±(5%的显示值+3个字) （1.00GΩ-9.99GΩ）；±(20%的显示值+3个字)（10GΩ-50GΩ）	±(2%的显示值+3个字)（100kΩ-999MΩ）；±(5%的显示值+3个字) （1.00GΩ-9.99GΩ）；±(20%的显示值+3个字)（10GΩ-99GΩ）
接地电阻测试
电流范围	10A~60A	10A~80A
电流分辨率	0.01A
电流精度	±(2%+5个字)
电阻范围	0~600.00mΩ (10.00A~20.00A)；0~300.00mΩ (20.01A~30.00A) 0~200.00mΩ (30.01A~40.00A)；0~150.00mΩ (40.01A~50.00A) 0~120.00mΩ (50.01A~60.00A)	0~600.00mΩ (10.00A~20.00A)；0~300.00mΩ (20.01A~30.00A) 0~200.00mΩ (30.01A~40.00A)；0~150.00mΩ (40.01A~50.00A) 0~120.00mΩ (50.01A~60.00A)；0~100.00mΩ (60.01A~70.00A) 0~80.00mΩ (70.01A~80.00A)
电阻分辨率	0.001mΩ
电阻精度	±(2%+3个字)
尺寸	427mm*406mm*87mm
附件	TSK9933、TSK9950、TSK9900、JK381-10P-T、TSK9800、电源线

TSK9981A光伏安规综合测试仪
